Montaż

Instrukcja montażu rolety (Mini)

1) Rozpakuj produkt. Zachowaj ostrożność przy używaniu ostrych przedmiotów, aby nie uszkodzić tkaniny, łańcuszka sterującego ani dolnej listwy. Nie rozwijaj tkaniny do momentu zakończenia montażu.

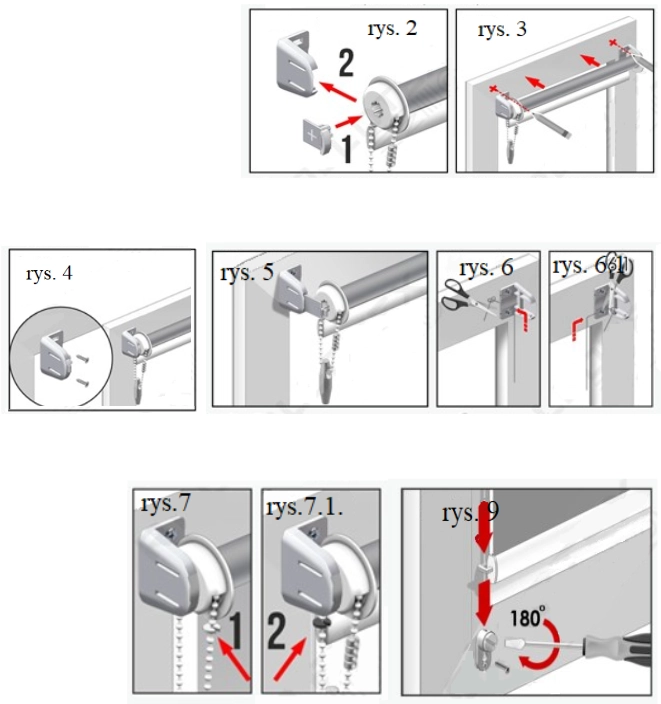

2) Wyznacz miejsca montażu mocowań. W tym celu na równej powierzchni złóż roletę — włóż wkładkę ze gwiazdką do rury i osadź ją w bocznych uchwytach (rys. 2). Przyłóż cały produkt do wybranego miejsca montażu. W przypadku przyklejania lub zawieszania rolety na oknie — zamontuj na uchwytach odpowiednie nakładki lub uchwyty nawierzchniowe. Wykonaj oznaczenia miejsc mocowania bocznych uchwytów. Dla prawidłowego montażu użyj poziomicy (rys. 3).

3) Przykręć uchwyty montażowe (rys. 4). W przypadku mocowania na żyłce, przed zamontowaniem uchwytów przeprowadź żyłkę przez otwory w uchwytach i zabezpiecz ją od tylnej strony za pomocą węzła (rys. 6 oraz rys. 6.1).

4) Wkładkę z gwiazdką wsuń do uchwytów aż do charakterystycznego kliknięcia. Zwróć uwagę na położenie łańcuszka sterującego – łańcuszek powinien zwisać pionowo w dół, a blokada powinna znajdować się na tylnej stronie łańcuszka u góry (rys. 5). Zwróć uwagę, że żyłka napinająca powinna wychodzić z uchwytów w różny sposób. Po stronie mechanizmu żyłka wychodzi z wewnętrznej strony uchwytu, natomiast po stronie przeciwnej do mechanizmu – z centralnego otworu w uchwycie (rys. 6 oraz rys. 6.1).

5) Załóż ograniczniki łańcuszka na łańcuszek sterujący. W tym celu opuść roletę do dolnego położenia i załóż jeden ogranicznik na przednią część łańcuszka od góry. Następnie podnieś tkaninę do żądanego górnego położenia. Drugi ogranicznik załóż na tylną część łańcuszka od góry. W ten sposób wyznaczone zostają skrajne górne i skrajne dolne położenia tkaniny – roleta będzie się rozwijać i zwijać do tych punktów (rys.7 oraz rys.7.1).

6) Jeżeli roleta posiada prowadzenie na żyłce – włóż pierścienie do bocznych zaślepek dolnej listwy w celu przeprowadzenia żyłki, a następnie przeciągnij przez nie żyłkę. Zamocuj dolne zaczepy z tuleją na ramie okna, naciągnij żyłkę i za pomocą śrubokręta ją zablokuj. Nadmiar żyłki odetnij nożyczkami (rys.9).

Instrukcja montażu rolet dzień–noc

Montaż BEZ wiercenia – na uchwyty nakładane

1) Zamontuj wkładki w uchwytach MINI aż do kliknięcia. Wsuń uchwyty MINI do uchwytów nakładanych. (rys 1)

2) Nałóż zatrzaski na uchwyty nakładane (rys.2)

3) Zamontuj zmontowane uchwyty na skrzydle i lekko ściśnij zatrzaski. Włóż produkt do uchwytów. Rolka z tkaniną powinna być widoczna. Wyrównaj produkt na skrzydle i mocno ściśnij zatrzaski. (rys.3)

Montaż na wkręty samogwintujące

1) Odłam górną część regulowanych uchwytów nakładanych. Wywierć po 2 otwory o średnicy 3 mm na wypustkach każdego uchwytu. (rys.4)

2) Wsuń uchwyty MINI do uchwytów nakładanych. Otwory muszą się pokrywać. (rys.5)

3) Wyznacz planowane miejsca montażu uchwytów. Uchwytów należy zamontować poziomo. Tkanina w pozycji opuszczonej powinna zasłaniać otwór świetlny. Przykręć uchwyty wkrętami tak, aby wypustki uchwytów nakładanych do montażu dodatkowego profilu znajdowały się na dole. (rys.6)

4) Zamontuj wkładki w mechanizmie sterującym oraz zaślepkę w rurze. Włóż produkt do uchwytów. Rolka z tkaniną powinna być widoczna. (rys.7)

Instrukcja montażu rolety materiałowej w kasecie

1) Ostrożnie rozpakuj wyrób. Zachowaj ostrożność przy używaniu ostrych przedmiotów, aby nie uszkodzić tkaniny, łańcuszka sterującego oraz prowadnic wraz z kasetą (rys. 1).

2) Przed rozpoczęciem montażu wyrobu oczyść i odtłuść powierzchnię okna.

3) Zdejmij boczne pokrywy z kasety. Przyłóż kasetę do wybranego miejsca montażu w taki sposób, aby roleta była umieszczona poziomo i wyśrodkowana względem listew przyszybowych (zaleca się użycie poziomicy). Trzymając kasetę ręką, rozwiń tkaninę, aby upewnić się, że tkanina i dolna listwa poruszają się równo i bez przekosów. Wykonaj oznaczenia miejsc montażu kasety. Przyklej lub przykręć kasetę rolety do ramy (listwy przyszybowej) (rys. 2).

4) Przymierz prowadnice do ramy okna w taki sposób, aby dolna krawędź prowadnicy dochodziła do miejsca połączenia listwy przyszybowej z ramą w dolnej części okna, a górna krawędź prowadnicy wchodziła pod kasetę rolety. Prowadnice w kształcie litery „U” przylegają bezpośrednio do kasety. Zdejmij folię ochronną z taśmy klejącej na prowadnicach i mocno dociskając przyklej je w wyznaczonych miejscach (rys. 3).

5) Załóż boczne zaślepki na kasetę oraz zaślepki na prowadnice (rys. 4).

6) Przykręć do ramy okna napinacz łańcuszka (rys. 4).

7) Za pomocą łańcuszka opuść tkaninę do skrajnego dolnego położenia. Na przednią część łańcuszka, od samej góry, załóż ogranicznik (rys. 5). Następnie zwiń tkaninę do kasety i określ skrajne górne położenie — z kasety powinno być widoczne około 5 mm tkaniny oraz dolna listwa. Na tylną część łańcuszka, od samej góry, załóż drugi ogranicznik (rys. 5.1).

Instrukcja montażu żaluzji

1) Rozpakuj produkt, ostrożnie rozcinając materiał opakowaniowy. Zachowaj ostrożność podczas używania ostrego narzędzia, aby nie uszkodzić karnisza, lameli, mechanizmu oraz sznurów sterujących.

2) W zależności od miejsca montażu zamontuj uchwyty (rys. 1 i rys. 2).

3) Zestaw żaluzji zawiera uniwersalne uchwyty (ściana/sufit). Miejsca mocowania uchwytów nie powinny pokrywać się z wewnętrznymi elementami górnego karnisza (rys. 3).

4) Włóż górny karnisz do uchwytów montażowych i zatrzaśnij je (rys. 4).

5) Opuść żaluzje na dół za pomocą sznura sterującego i w skrajnym dolnym położeniu wykonaj oznaczenia pod mocowanie dolnej stabilizacji (rys. 5).

6) Sprawdź działanie produktu. Obrót lameli odbywa się za pomocą pokrętła sterującego, a podnoszenie i opuszczanie – za pomocą sznurów sterujących.
